LED光学

1.透镜

透镜是一种具备精确或近似轴向对称特性的光学器件，它可以使光线穿透和折射，从而会聚或者发散光束。

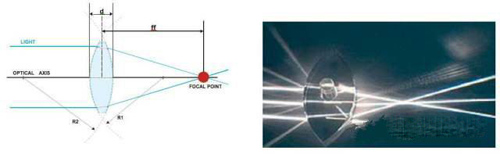

图1：两种基本类型的透镜——凸（会聚）透镜

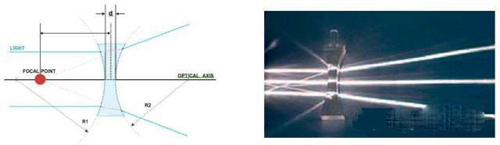

图2：两种基本类型的透镜——凹（发散）透镜

一个单透镜包含一个光学元件。一个复合透镜包含一列同轴的单透镜。使用多透镜组合可以比使用单透镜减少更多的像差。透镜多为玻璃或透明塑料制成。

图3：LED光源使用的不同类型的透镜

2.光学元件材料

不同的光学元件需要不同的光学材料。反射器多采用不同表面处理的铝和粉末喷涂的金属板材。而透明聚碳酸酯（PC）、聚苯乙烯和聚甲基丙烯酸甲酯（PMMA）被用于微棱镜型漫射器和透镜。.

反射光学材料——使用不同特性的材料来满足不同种类的反射。以下是三种基本的反射类型：镜面反射、漫反射和混合反射。不同种类反射之间的区别在于镜面反射和漫反射之间的比例。

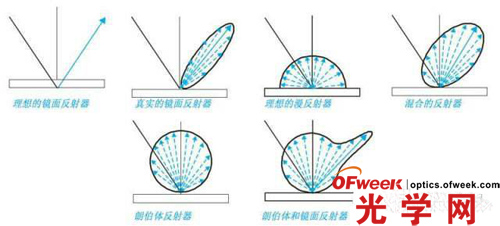

图4：不同类型材料的反射

铝——因为铝有优秀的反射比，它是高质量反射器中最常用的材料。阳极化处理铝、抛光铝和覆盖多层银的铝片也被用于达到更高的反射率和抗划痕。

经过表面处理的钢板——钢板通过白色粉末喷涂成不同的形状和结构之后，可以达到所需的反射效果。如果要求达到高效率的朗伯体反射，一种特殊材料（WHITEOPTIC97）可以应用在钢板上。

折射光学材料：

PC——可塑性强，可热塑成型。它的折射率等于1.584。

PMMA——波长为2.8至25微米的红外光可透，波长短于300nm的紫外辐射不可穿透。反射率为1.49。
